La resistencia o resistor es un componente electrónico que opone una resistencia al paso de corriente eléctrica, utilizando un resistor conseguimos disminuir la corriente que circula por un circuito.
La capacidad de una resistencia se mide en ohmios, y se puede calcular utilizando la ley de ohm:
La unidad de medida de una resistencia es el ohmio y se representa con la letra griega omega:
En el siguiente ejemplo podemos ver la utilización de un resistor o resistencia con una capacidad de ohmios suficiente para proteger el led. De esta manera partiendo de una fuente de alimentación de 9 voltios conseguimos reducir la intensidad del circuito electrónico mediante el resistor para no dañar el led, y que reciba suficiente corriente para iluminarse.
En esta imagen se puede ver la fuente de alimentación que proporciona tension a 9V, y el resistor con una capacidad de 0.56K ohmios para proteger el led.
¿De que forma podemos calcular los datos del resistor?
Utilizaremos la ley de Ohm :
De donde :
I=Intensidad
U=Tensión
R=Resistencia
En este caso tenemos una tensión de 9 Voltios, un led de 0.01 Amperios y 3 Voltios de consumo de tensión. Para saber la resistencia que debemos utilizar haremos la siguiente operación:
Donde:
R=Resistencia medida en ohmios.
U=Tensión de alimentación medida en Voltios.
Ul=Tensión de led medida en Voltios.
I=Intensisdad medida en Amperios.
El resultado es:
R=600 Ohmios (que equivale a una resistencia con un valor en el mercado de 560 Ohmios).
Contenido
Cálculo de la potencia de un resistor
El siguiente cálculo que deberemos saber es la potencia que debe tener el resistor para no dañarse, utilizaremos la siguiente formula :
Deberemos de saber:
Potencia de la resistencia, que es igual a la tensión de la resistencia por la intensidad de la resistencia : P (resistencia)=V (resistencia) • I (resistencia).
La tensión de la resistencia es igual a la tensión de alimentación menos la tensión del led, que es igual a 9 (tensión de alimentación) – 3 (tensión del led) = 6 (tensión de la resistencia).
El tercer dato que nos hace falta es conocer la intesisdad de la resistencia, que es igual a la intesidad del led : I (resistencia) = I (led) = 0.01.
Ahora se aplicaría la formula
La potencia recomendada para esta resistencia con un valor de mercado podría ser de 0.125 W.
Información sobre resistor

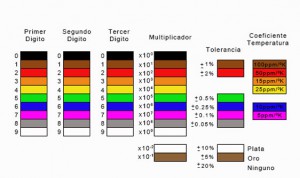

Las características de las resistencias se pueden ver en la siguiente ilustración:
Hay cuatro tipos de resistencias según las bandas que tienen, están las resistencias de 4 bandas, de 5 bandas y de 6 bandas.
La forma de interpretar las bandas en una resistencia se muestran en las siguientes imágenes.
Para una resistencia o resistor de 6 bandas:
En este caso este resistor tendria la capacidad de 165 ohmios, con un mas menos 2% de tolerancia y un coeficiente de temperatura de 25 ppm/K.
Para una resistencia o resistor de 5 bandas:
Este resistor tiene una capacidad de 165 ohmios y un mas menos de 2% de tolerancia.
Para una resistencia o resistor de 4 bandas:
Este resistor tiene una capacidad de 16 ohmios y un mas menos 2% de tolerancia.
Cálculos con resistencias
Cuando trabajamos con resistencias o resistores tenemos que tener en cuenta a la hora de hacer los cálculos si hay un resistor o son varios, también hay que tener en cuenta si el dispositivo que queremos proteger es uno o son varios. Vamos a ver algunos ejemplos.
Dos resistencias en serie
Cuando las resistencias están colocadas en serie se deben sumar para conocer el valor total de la resistencia.
R1=0.25K Ohmios
R2=0.25K Ohmios
Resistencia Total=R1+R2=0.25K+0.25K=0.50K Ohmios (que es lo mismo que 500 Ohmios).
Dos resistencias en paralelo
Cuando las resistencias están colocadas en paralelo se debe de proceder de la siguiente manera:
Resistencia total=
R1=0.50K Ohmios
R2=0.50K Ohmios
Resistencia total=
Potencia de una resistencia.
¿A que hace referencia la potencia de una resistencia?. La potencia de una resistencia nos indica la cantidad de energía que puede consumir o que ha consumido una resistencia. Saber que la función de una resistencia es ofrecer una oposición al paso de corriente en un circuito, y este efecto consume energía, que se puede medir en forma de potencia (vatios).
Las dos formulas que podemos encontrar para despejar la potencia de una resistencia son:
Donde:
P = Potencia (medida en vatios).
V = Tensión (medida en voltios).
I = Intensidad (medida en amperios).
R = Resistencia (medida en ohmios).
