Sensor que responde a campos magnéticos, se llama sensor de efecto Hall, por el físico estadounidense Edwin Herbert Hall.
Este sensor magnético trabaja de la siguiente manera, si hacemos circular una corriente eléctrica a través del sensor y acercamos al sensor un campo magnético transversal a la corriente, entonces el sensor nos devolverá tensión por el terminal de salida. Esto es debido gracias al componente que reacciona ante los campos magnéticos llamado arseniuro de galio (GaAs) o arseniuro de indio (InAs).
¿Como es la señal de salida del sensor Hall?
La señal de salida de este sensor es un voltaje, llamado voltaje de Hall, en relación con la corriente que circula por el sensor y la fuerza del campo magnético. Eso quiere decir que si aumentamos con un regulador la corriente eléctrica que circula por el sensor estaremos modificando la tensión de Hall.
El sensor de efecto Hall tiene múltiples aplicaciones, normalmente este sensor se encuentra en un pequeño circuito que se encarga en la mayoría de veces de gestionar la polaridad de la señal de salida, y por otro lado de aumentar la señal que sale del sensor para que pueda ser interpretada por otros dispositivos.

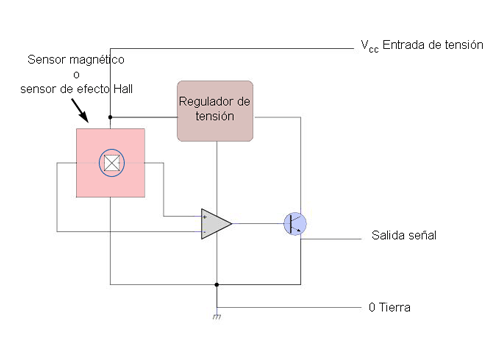

En el diagrama de arriba tenemos un regulador de tensión para aumentar o disminuir la tensión de salida del sensor y también tenemos un amplificador diferencial encargado de amplificar la señal del sensor y gestionar la polaridad de la señal de salida.
Las aplicaciones del sensor Hall van desde un teléfono móvil hasta detector del cinturón de seguridad de un coche o detector de elevalunas eléctrico, también es utilizado en muchos trabajos en el sector industrial. Este sensor esta tan demandado debido a su escaso deterioro puesto que no sufre ante suciedad, humedad y resistente a cambios de temperatura.
Existen 4 tipos de sensor Hall:
- Unipolar. Es unipolar cuando la respuesta de la señal de salida es únicamente positiva.
- Bipolar. Los sensores Hall son bipolares cuando el valor máximo de salida es positivo y el valor mínimo es negativo.
- Frontal. Es frontal debido a su posición de funcionamiento, puesto la posición del imán es perpendicular al sensor.
- Lateral. En este caso la posición del imán es paralelo al sensor.
